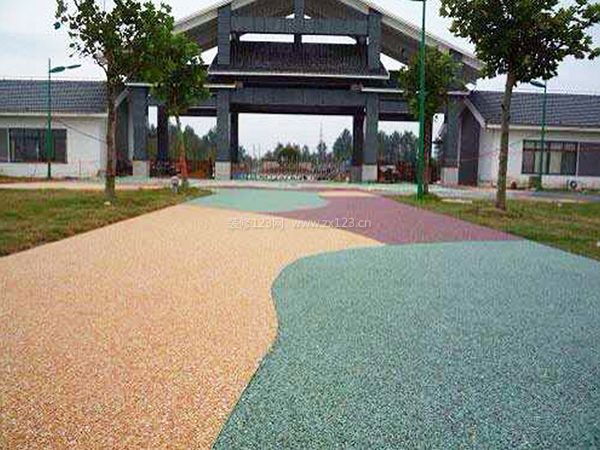

1透水混凝土配合比

　　a. 透水混凝土多采用單粒級(jí)或間斷粒級(jí)的粗骨料作為骨架，因此，細(xì)骨料的用量一般控制在總骨料的 20% 以內(nèi);

　　b. 透水混凝土水泥可選用硅酸鹽水泥、普通硅酸鹽水泥和礦渣硅酸鹽水泥

　　c. 透水混凝土摻合料可選用硅灰、粉煤灰、礦渣微細(xì)粉等。投料時(shí)先放入水泥、摻合料、粗骨料，再加入一半的水用量，攪拌 30秒 ;

　　d. 最后加入添加劑(外加劑、顏料等)，攪拌 60秒;最后加入剩余水量，攪拌 120秒出料。

　　最后，還需要注意的是透水混凝土在滿足強(qiáng)度要求的同時(shí)，還需要保持一定的貫通孔隙來滿足透水性的要求，因此在配制時(shí)除了選擇合適的原材料外，還要通過配合比設(shè)計(jì)和制備工藝以及添加劑來達(dá)到保證強(qiáng)度和孔隙率的目的。

　　相關(guān)文章推薦：

　　★c15混凝土配合比是多少　　★c25混凝土配合比是多少

2透水混凝土的優(yōu)越性能

　　透水混凝上在提升城市功能，保持城市較好生態(tài)環(huán)境方面具有以下重要功能：

　　(1)防澇功能

　　因?yàn)橥杆炷下访娴耐杆苑浅：?，可以使水分滲透到地下，而且本身也具有良好的蓄水功能，可以減輕多雨季節(jié)、排水系統(tǒng)的負(fù)擔(dān)，減少路面積水，減輕排洪壓力。

　　(2)生態(tài)功能

　　充分利用雨水，增大地表相對(duì)濕度，補(bǔ)充城區(qū)日益枯竭的地下水資源，改養(yǎng)城市地表植物和土壤微生物的生存條件和調(diào)整生態(tài)平衡，消除目前城市上壤沙漠化的現(xiàn)象。

　　(3)緩解城市熱島效應(yīng)

　　增加城市可透水、透氣面積，加強(qiáng)地表與空氣的熱量和水分交換，調(diào)節(jié)城市氣候，降低地表溫度，有利于緩解城市熱島效應(yīng)。

　　(4)吸噪

　　由于其多孔性，能夠吸收車輛行駛時(shí)產(chǎn)生的噪音，或其它城市噪音，創(chuàng)造安靜舒適的生活和交通環(huán)境。

　　(5)安全性

　　防止路面積水和夜間路而反光，冬天不會(huì)在路面形成薄冰，提高了車輛和行人的通行舒適性和安全性。

　　(6)吸塵

　　大量的空隙能夠吸附城市粉塵，減少揚(yáng)塵污染。

　　(7)在河道、堤壩、路基等護(hù)坡中的功能

　　透水混凝土可大量應(yīng)用于河道、堤壩、路基等護(hù)坡，由于多孔性可以減緩雨水的沖刷速度，目孔中聚集部分土壤和微生物，創(chuàng)造了植物生長環(huán)境，實(shí)現(xiàn)混凝上的生態(tài)化。

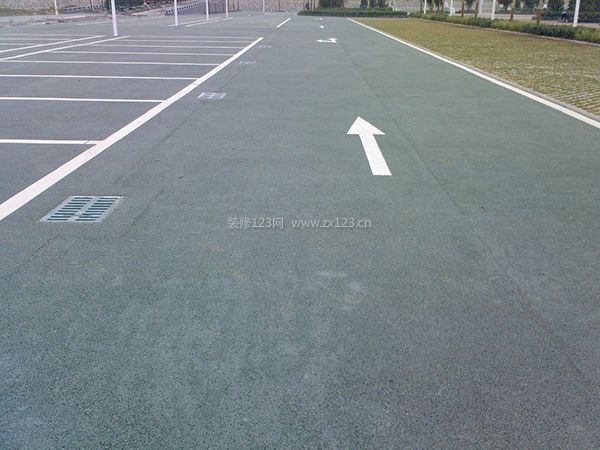

3透水混凝土規(guī)范

　　主控項(xiàng)目

　　1 淤泥、燒失量(700 ℃)大于8%的土及易溶鹽大于5%的土 不得直接用于填筑路基;液限大于50%、塑性指數(shù)大于26的細(xì)粒 土不得直接作為填料。快速路路基填料的承載比(CBR)值應(yīng)符合 設(shè)計(jì)要求。

　　檢驗(yàn)數(shù)量：每一土源均應(yīng)檢驗(yàn)。

　　檢驗(yàn)方法：查檢驗(yàn)報(bào)告?！豆吠凉ぴ囼?yàn)規(guī)程》(JTJ 051)燒失 量試驗(yàn)(T 0150)，易溶鹽試驗(yàn)(T 0153)，液限塑限聯(lián)合測(cè)定法(T 0118)、承載比(CBR)試驗(yàn)(T 0134)。

　　.2 根據(jù)設(shè)計(jì)要求的壓實(shí)標(biāo)準(zhǔn)，對(duì)工地實(shí)際使用的土源測(cè)定最 大干密度與最佳含水量。

　　檢驗(yàn)數(shù)量：每一種土源至少檢驗(yàn)1次。

　　檢驗(yàn)方法：查檢驗(yàn)報(bào)告?！豆吠凉ぴ囼?yàn)規(guī)程》(JTJ 051)擊實(shí) 試驗(yàn)(T 0131)。

　　3 路基壓實(shí)度應(yīng)符合設(shè)計(jì)要求和表4.2.7—4規(guī)定。

　　檢驗(yàn)數(shù)量：每1000m2

　　測(cè)3點(diǎn)。

　　檢驗(yàn)方法：查檢驗(yàn)報(bào)告?！豆仿坊访娆F(xiàn)場(chǎng)測(cè)試規(guī)程》(JTJ 059)環(huán)刀法(T0923)。

　　一般項(xiàng)目

　　5 在路基基底范圍內(nèi)，原地表植被、雜物、垃圾、積水、淤泥和 表層種植土等必須清除。

　　檢驗(yàn)數(shù)量：全部。 檢驗(yàn)方法：觀察。

　　6 外觀質(zhì)量要求：

　　1 路基表面平整、密實(shí)，無濕軟、“彈簧”及明顯碾壓輪跡，路拱平順，排水良好;

　　2 路肩平整、無阻水現(xiàn)象;

　　3 邊坡坡面平順、穩(wěn)定，曲線園滑，無虧坡、貼坡等現(xiàn)象;

　　4 邊溝上口線整齊、順直，溝底平整，排水通暢。 檢驗(yàn)數(shù)量：全部。 檢驗(yàn)方法;觀察。

4透水混凝土做法

　　透水混凝土做法

　　透水混凝土用的原材料是高強(qiáng)度水泥，膠結(jié)劑，添加劑，水，碎石骨料等均勻包而成的

　　a. 現(xiàn)場(chǎng)攪拌站的建立原材料的堆放按照方便上料、最節(jié)省空間為原則進(jìn)行放置。攪拌機(jī)占地約20m2，水泥、石子儲(chǔ)備的數(shù)量至少為每天施工數(shù)量的3倍，各種助劑需有庫房存放。攪拌站占地約300 m2。

　　b. 現(xiàn)場(chǎng)攪拌工藝及運(yùn)輸計(jì)量：現(xiàn)場(chǎng)設(shè)置地磅。配合比嚴(yán)格按設(shè)計(jì)要求執(zhí)行，每罐計(jì)量水泥按整袋進(jìn)行設(shè)計(jì)，石子用小推車稱量，各種助劑在桶類容器里進(jìn)行精確計(jì)量;為了計(jì)量快捷，可在第一次稱量后在車、桶里畫上明顯標(biāo)線，但每次仍須稱量。 攪拌：將碎石、水泥和助劑放在攪拌機(jī)里進(jìn)行攪拌1分鐘左右后視拌合物的工作性適當(dāng)加水，直到拌合物達(dá)到要求為止。

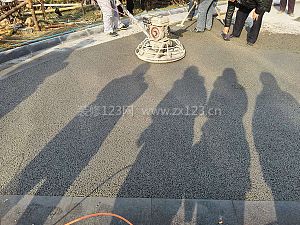

　　透水混凝土鋪地的做法

　　透水混凝土的鋪裝工藝，類似于混凝土的鋪裝，但又不同于混凝土鋪裝方面。

　　三種原材料在施工過程中配合比：

　　要施工出高質(zhì)量、高標(biāo)準(zhǔn)的透水混凝土地面，在原材料固定的條件下，嚴(yán)格控制以上三種原材料的配比，是施工中的重要關(guān)鍵，在施工現(xiàn)場(chǎng)負(fù)責(zé)人必須嚴(yán)格控制比例。

　　透水混凝土配合比(按質(zhì)量計(jì))：

　　水：膠結(jié)劑：碎石：水泥=113：100：1518：310

　　水泥為42.5Mp 硅酸鹽水泥

　　相關(guān)文章推薦：

　　★磚砌圍墻造價(jià)預(yù)算及施工方案　　★彈性地材基層施工工藝及要點(diǎn)介紹

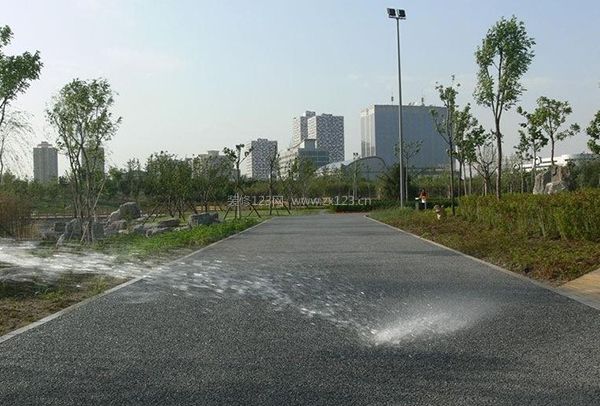

5透水混凝土價(jià)格

　　大量生產(chǎn) BES-1206-藝術(shù)透水地坪，透水混凝土 110.00元

　　西安彩色透水混凝土 80元

　　供應(yīng)透水混凝土品牌/型號(hào)：易美彩石/TS0063 45元

　　cs-59型透水混凝土 120元

　　供應(yīng)道路透水混凝土 包工包料 108.00元

　　上海透水混凝土-世博專供 103.00元

　　露骨料透水混凝土 90.00元

　　彩色透水混凝土 32.00元

　　相關(guān)文章推薦：

　　★泡沫混凝土怎么樣 泡沫混凝土價(jià)格
